Calculadora raster con QGIS

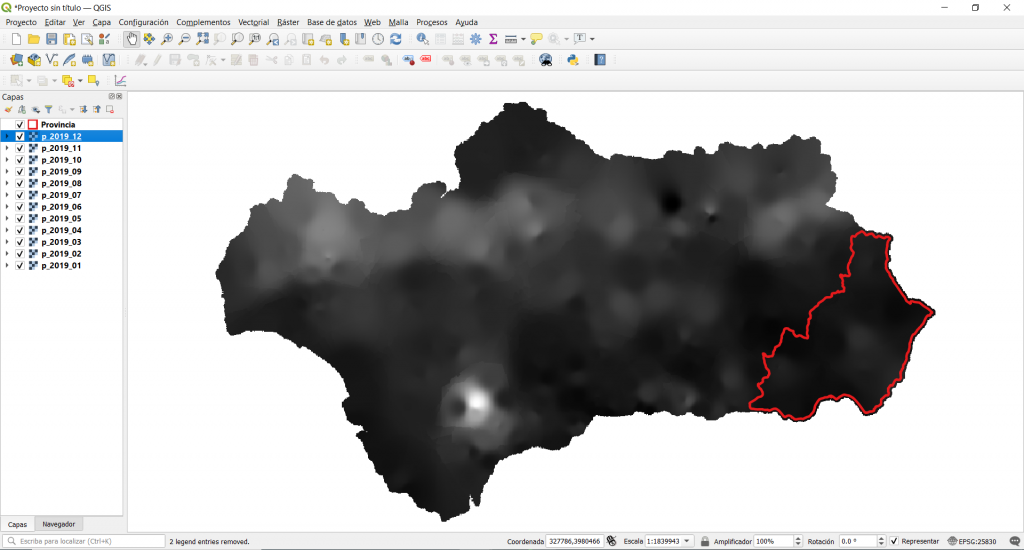

Nosotros estamos realizando un estudio para conocer cual es la precipitación media anual en nuestra zona de estudio. Para hacerlo disponemos de diferentes archivos en formato raster que contienen la precipitación media mensual (uno por cada mes) así que los cargamos en nuestro proyecto.

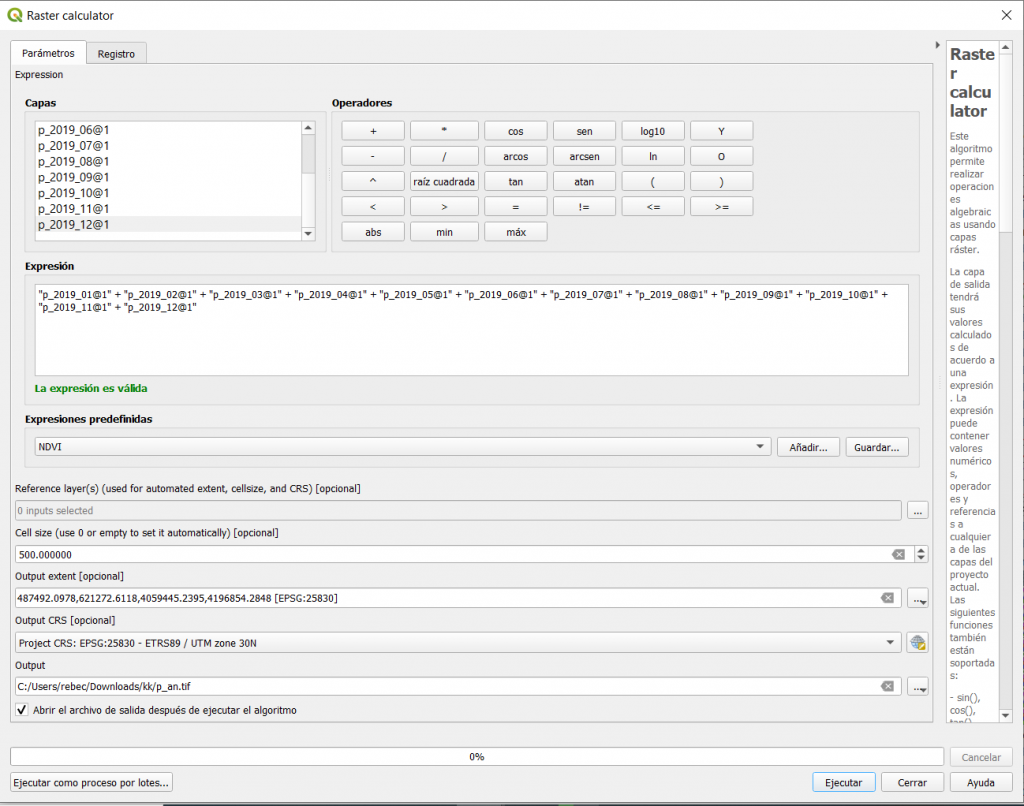

La calculadora raster nos muestra todas y cada una de las capas disponibles en el proyecto actual con las que podemos realizar las operaciones. Lo que debemos hacer es sumar los 12 raster de precipitación mensual, así que seleccionamos uno de ellos haciendo doble clic sobre él, pulsamos sobre el símbolo «+», seleccionamos la segunda capa a sumar y así sucesivamente hasta  completar la suma de los 12 raster:

Después tendremos que asignar el tamaño de celda de salida (‘Cell size‘) que en este caso será el mismo que el de los archivos originales (500).



Indicaremos también la extensión de salida (‘Output extent‘) que será igual a la capa «Provincia» (output extent < calcular a partir de capa < provincia), el sistema de proyección del raster de salida (‘Output CRS‘) y la ruta de guardado y el nombre a la nueva capa que se va a generar (‘Output‘). Una vez establecidos todos los parámetros necesarios  pulsamos en «Ejecutar».

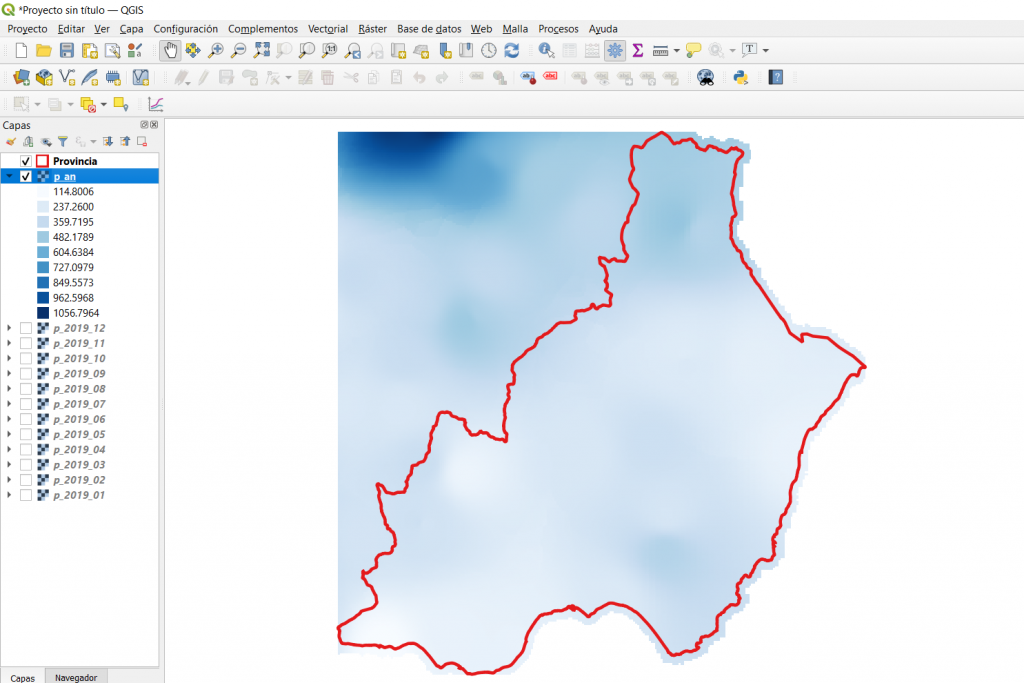

El programa genera un nuevo raster que representa la precipitación media anual, que toma valores de los 114 mm a los 1056 mm.



En este raster el valor de cada pixel será el valor de precipitación media anual.

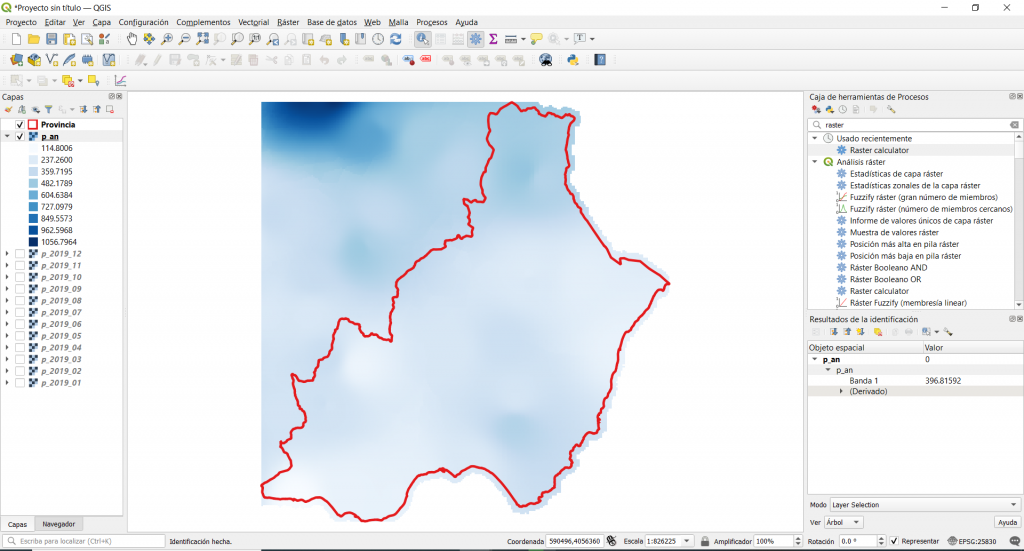

Si queremos conocer el valor de la precipitación media anual en un punto concreto de la zona de estudio, podemos usar la herramienta de identificar («Identificar objetos espaciales«): pulsamos sobre el icono que se encuentra en la barra de herramientas superior y pinchamos encima de la celda que queremos consultar.





Después seleccionamos la capa de la que queremos obtener la información y al hacerlo se desplegará una ventana a la derecha que nos muestra el valor de precipitación que presenta (‘Banda 1’).



Al utilizar la calculadora raster con qgis disponemos de multitud de opciones; por ejemplo podríamos generar un raster donde sólo se vean las zonas donde la precipitación es mayor o menor a un valor concreto.

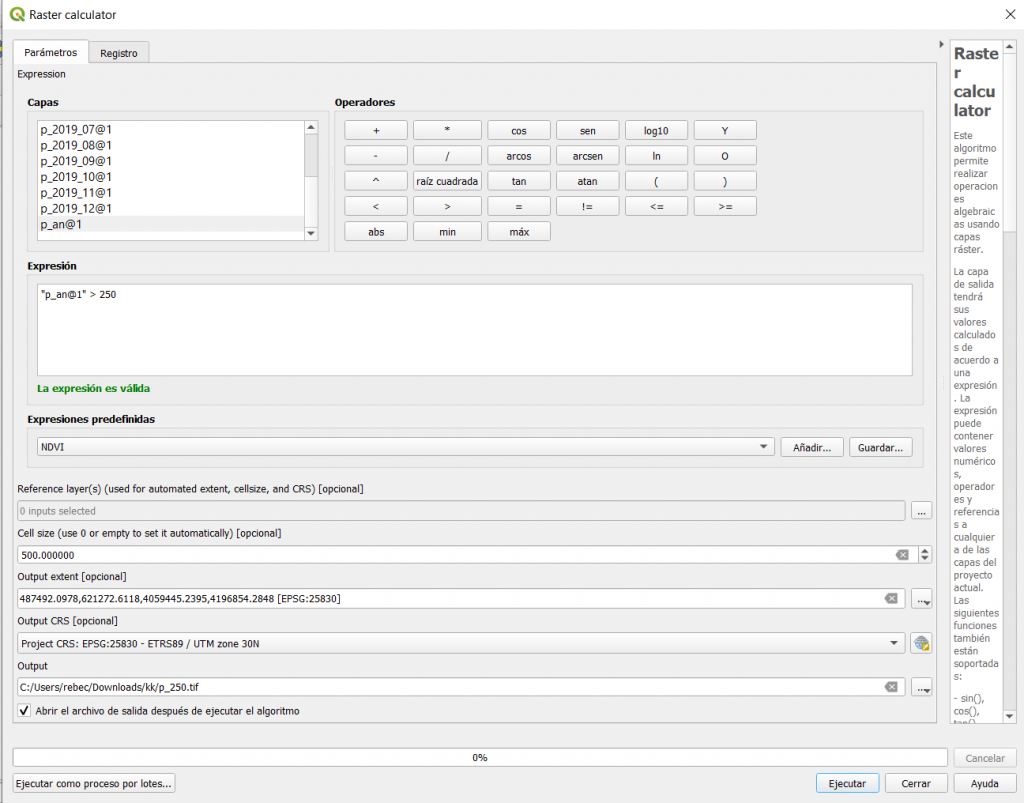

Si queremos saber por ejemplo cuales son las zonas con una precipitación media anual mayor de 250 mm entonces simplemente abrimos la calculadora raster de nuevo y escribimos la expresión correspondiente:



En este caso el raster que se genera solo toma valores 0 y 1.



Cuando realizamos operaciones de este tipo, lo que obtenemos son archivos raster cuyas celdas presentan un valor de «0» cuando No se cumple la condición establecida y un valor «1» cuando sí se cumple:

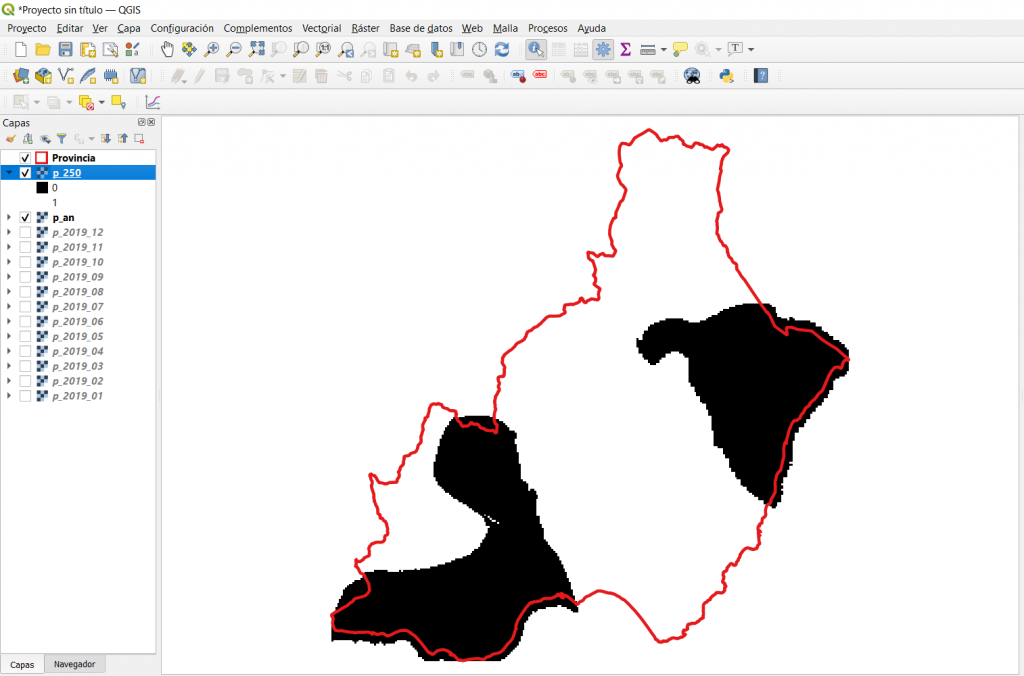

Según la imagen, en color negro (valor 0) se muestran todas las celdas con una precipitación media anual menor o igual a 250 mm y en color blanco (valor 1) aquellas donde sí se superan los 250 mm anuales.

De esta manera, utilizando la calculadora raster con QGIS podemos hacer un sin fín de operaciones matemáticas, lógicas, trigonométricas jugando con diferentes archivos en formato raster.
