Geoprocesamiento con ArcGIS: Clip, Intersect y Dissolve

En tutoriales anteriores vimos diferentes Herramientas de superposición con ArcGIS, en concreto aprendimos a utilizar las herramientas de identidad, unión y unión espacial.

En esta ocasión veremos otra serie de herramientas de geoprocesamiento con ArcGIS que nos permiten realizar múltiples análisis espaciales entre distintas entidades.

Herramientas de geoprocesamiento con ArcGIS

Nosotros vamos a ver para qué sirven y cómo se utilizan las herramientas de ArcGIS de Clip (recortar), Intersect (intersección) y Dissolve (disolver).

Geoprocesamiento con ArcGIS: CLIP (RECORTAR)

Esta herramienta resulta de gran utilidad cuando queremos acotar la información espacial a un área concreta. Gracias a ella podemos recortar una capa vectorial con la «forma» de otra para quedarnos únicamente con la información que nos interesa y descartar información que no necesitamos; así ahorraremos tiempo de cálculo en cualquier operación que realicemos.

Tenemos una capa que contiene una serie de Municipios y otra que recoge diferentes usos del suelo.

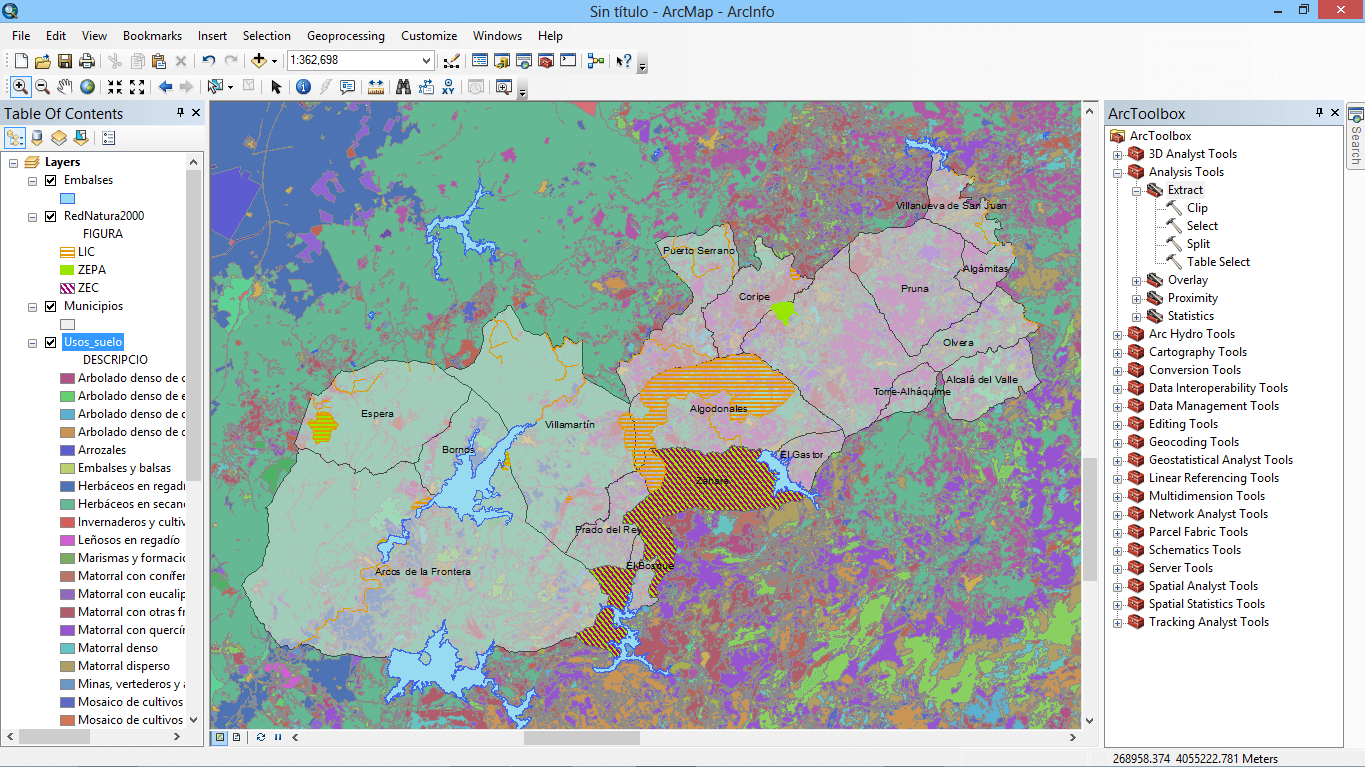

Observamos que la capa de usos de suelo excede los límites de la región de estudio de manera que vamos a realizar un Clip para quedarnos únicamente con los usos de suelo existentes en nuestra zona Geoprocessing < Clip.

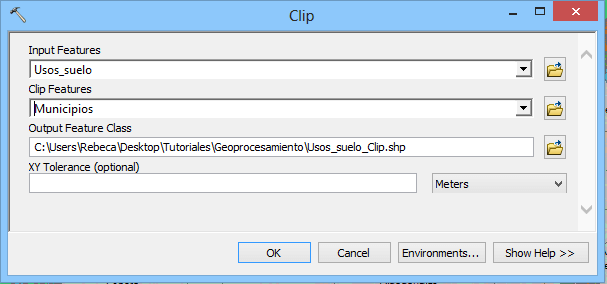

Como capa de entrada (‘Input features’) fijaremos la que queremos recortar, es decir, la capa «Usos_suelo» y como capa recorte (‘Clip features’) la que delimita el área de estudio «Municipios». Por último asignaremos la ruta de guardado de la capa que se va a generar y pulsaremos en ‘OK’.

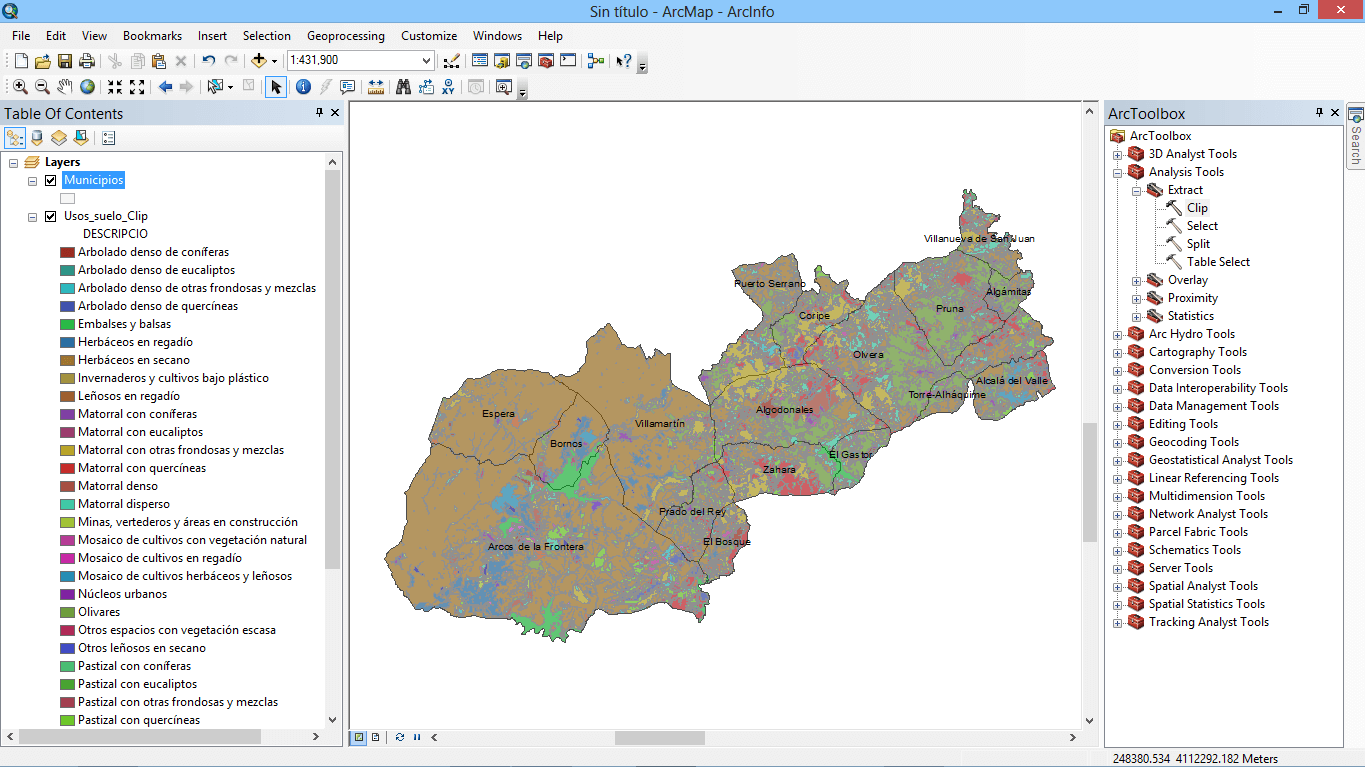

Tras unos segundos obtenemos un nuevo shape con los usos de suelo existentes únicamente en dentro de nuestra capa de municipios:

Geoprocesamiento con ArcGIS: INTERSECT (INTERSECCIÓN)

Esta herramienta de ArcGIS realiza la misma operación, con la diferencia de que conserva los atributos de ambas. Pongamos por ejemplo que tenemos una serie de embalses y que además de quedarnos sólo con los embalses dentro del área de estudio, necesitamos conocer en qué municipio se encuentra cada uno de ellos. Si hiciéramos un Clip conseguiríamos quedarnos con los embalses ubicados dentro de nuestra zona pero no tendríamos información del municipio donde se ubica cada uno. Para estos casos utilizaremos la herramienta de intersección Geoprocessing < Intersect.

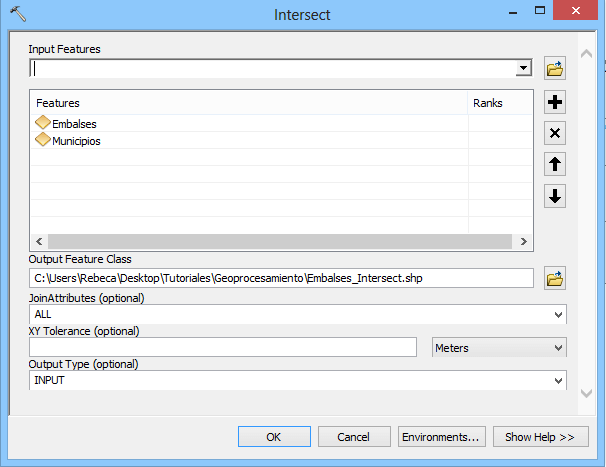

Seleccionamos las dos capas como capa de entrada (‘Input Features’) y establecemos la ruta y el nombre a la capa de salida.

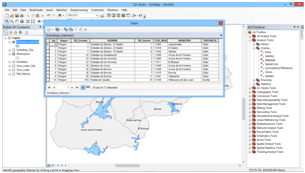

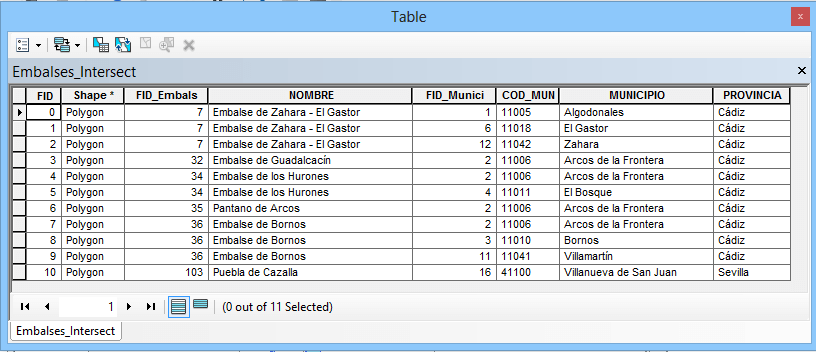

Obtenemos una nueva capa con los embalses ubicados dentro de los municipios pero además si abrimos su tabla de atributos vemos que la nueva capa conserva los atributos de las dos capas que hemos intersectado. De esta manera disponemos de una tabla donde se recoge el (los) municipio(s) donde se ubica cada embalse.

Geoprocesamiento con ArcGIS: DISSOLVE (DISOLVER)

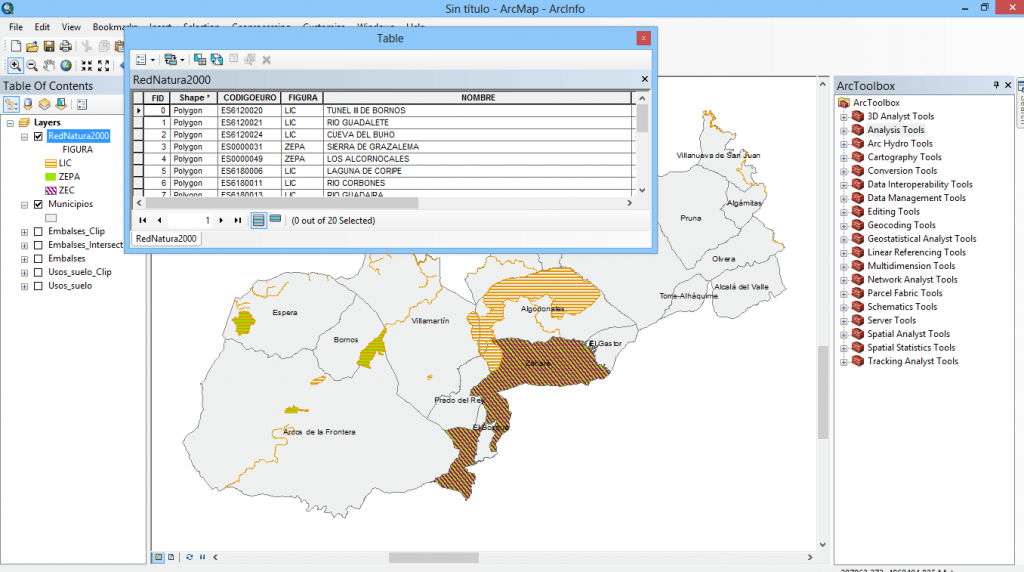

La herramienta de ArcGIS Dissolve nos permite simplificar los datos basándonos en un atributo de la capa que vamos a disolver. De esta manera podemos fusionar los polígonos cuyos valores son iguales en el campo de la tabla de atributos que seleccionemos. Nosotros tenemos un shape de espacios incluidos en la Red Natura 2000 (LIC, ZEPA y ZEC).

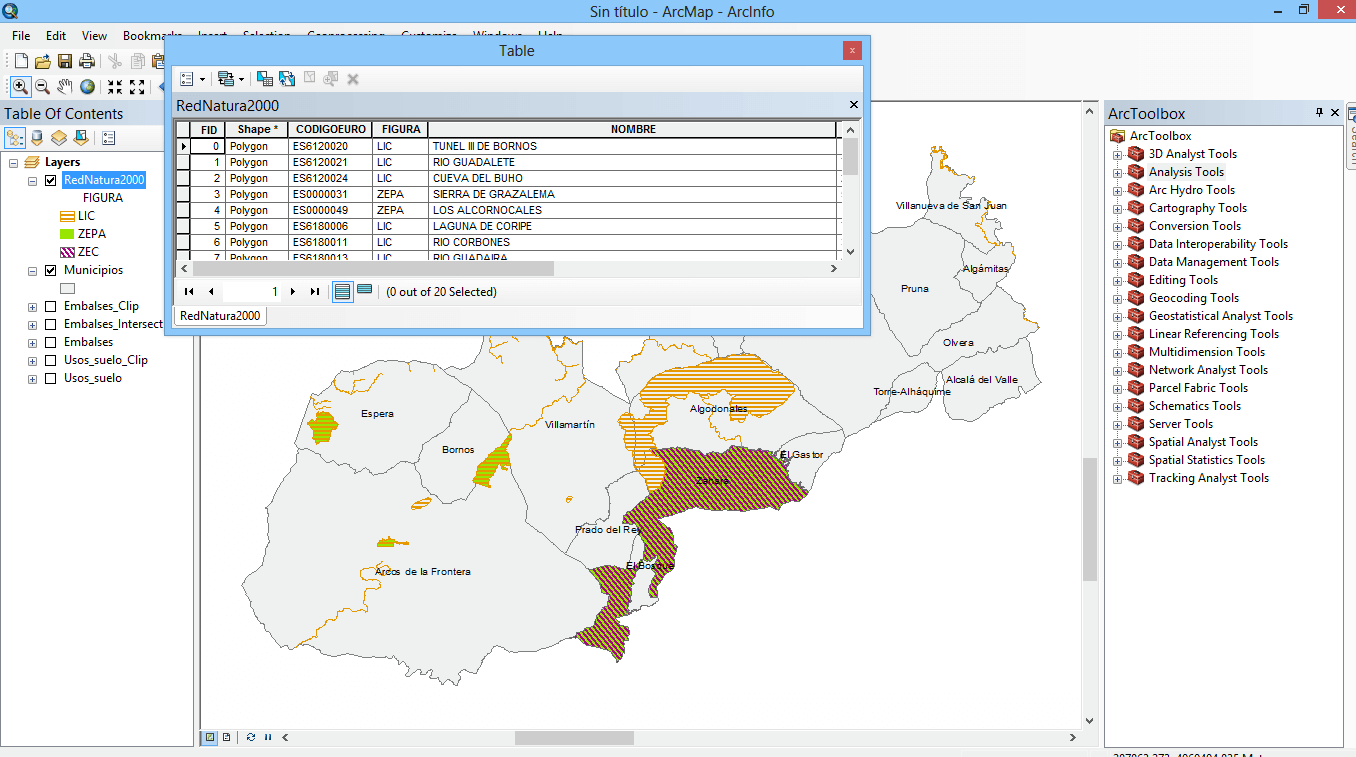

Como vemos tenemos varios LIC, varias ZEPAS y varias ZEC y necesitamos fusionar la información para contar con un único registro para los LIC, otro para las ZEPA y otro para las ZEC. En este caso tendremos que utilizar la herramienta Dissolve Geoprocessing < Dissolve.

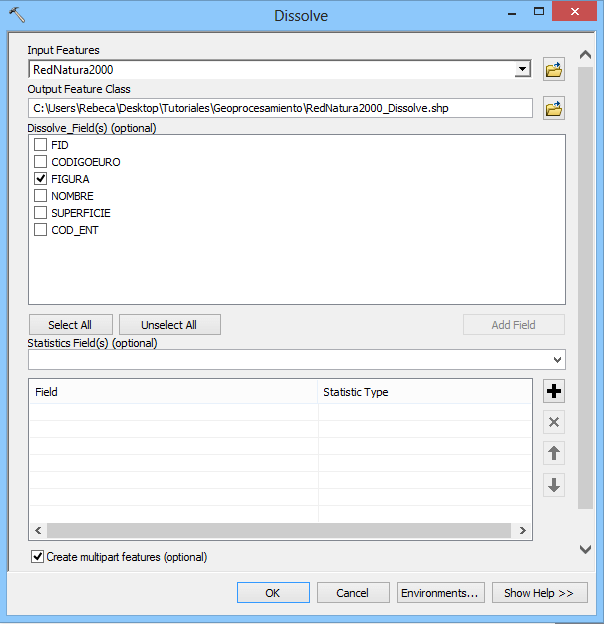

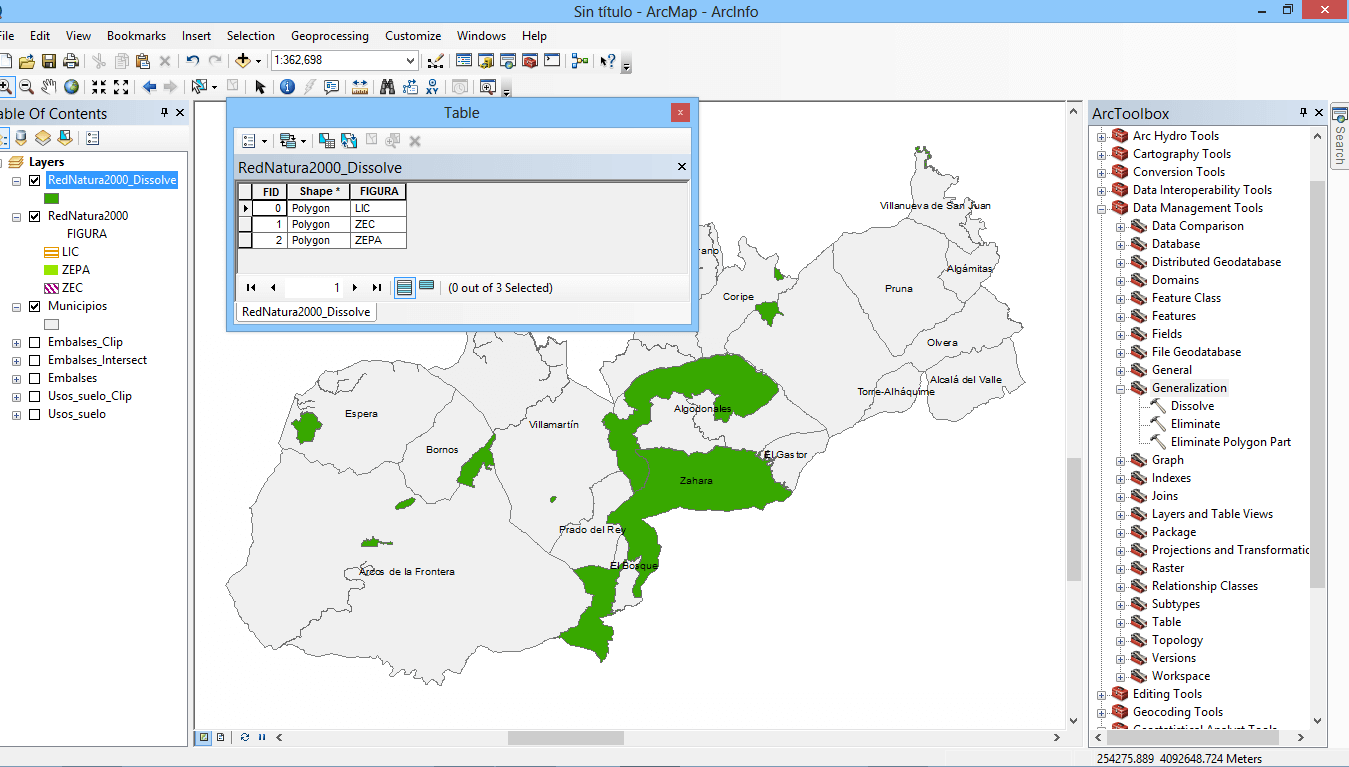

Como capa de entrada (‘Input features’)seleccionamos la que contiene los espacios de la Red Natura 2000 y asignamos un nombre a la nueva capa que se va a generar (‘Output Feature Class’). Como campo a disolver (‘Dissolve Field’) activamos el campo «FIGURA» que es el que nos indica qué tipo de figura de protección es cada registro; una vez seleccionado pulsamos en OK. Si abrimos la tabla de atributos de la nueva capa observaremos que sólo tiene 3 registros, uno por cada tipo de figura de protección:
